La scheda ALEX80µ è una schield per Arduino UNO che permette di sperimentare il funzionamento di un sistema a microprocessore Z80. Questi sono i componenti presenti sulla scheda:

• Microprocessore Zilog Z80 o compatibile (per esempio NEC PD780)
• 74HCT273: 8 flip-flop di tipo di che pilotano gli 8 LED on board e il connettore per output esterno
• 8 LED per test di output
• 1 LED che segnala la presenza di alimentazione
• 2xMCP23S17: espansione di IO per Arduino che permettono di controllare tutti i segnali dei bus dello Z80
• 23LC104: Memoria seriale da 128K per memorizzare codice e dati dello Z80 (utilizzabile solo da Arduino)
• 74HCT02: porte NOR necessarie all’indirizzamento del 74HCT273
• Connettore 40 pin per il collegamento al breadboard connector o al bus di espansione

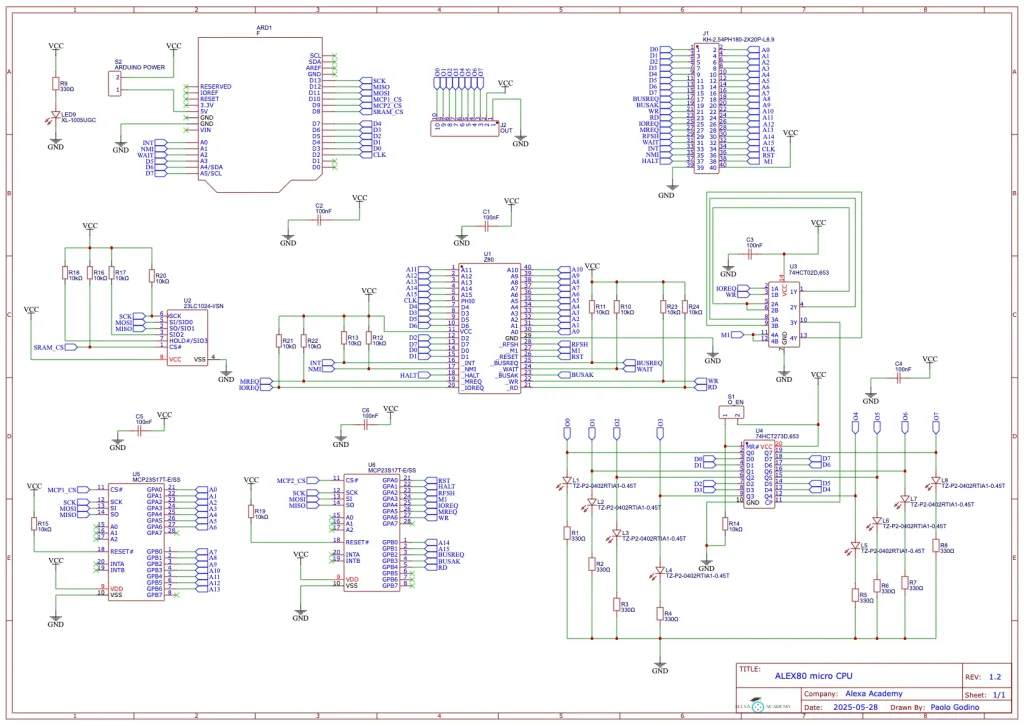

Questo lo schema elettrico della scheda.
