La scheda ALEX80 è un sistema completo basato sulla Z80 e altri componenti della famiglia come PIO, SIO e CTC che può essere utilizzato e pilotato da un Arduino MEGA oppure può funzionare in modo autonomo.

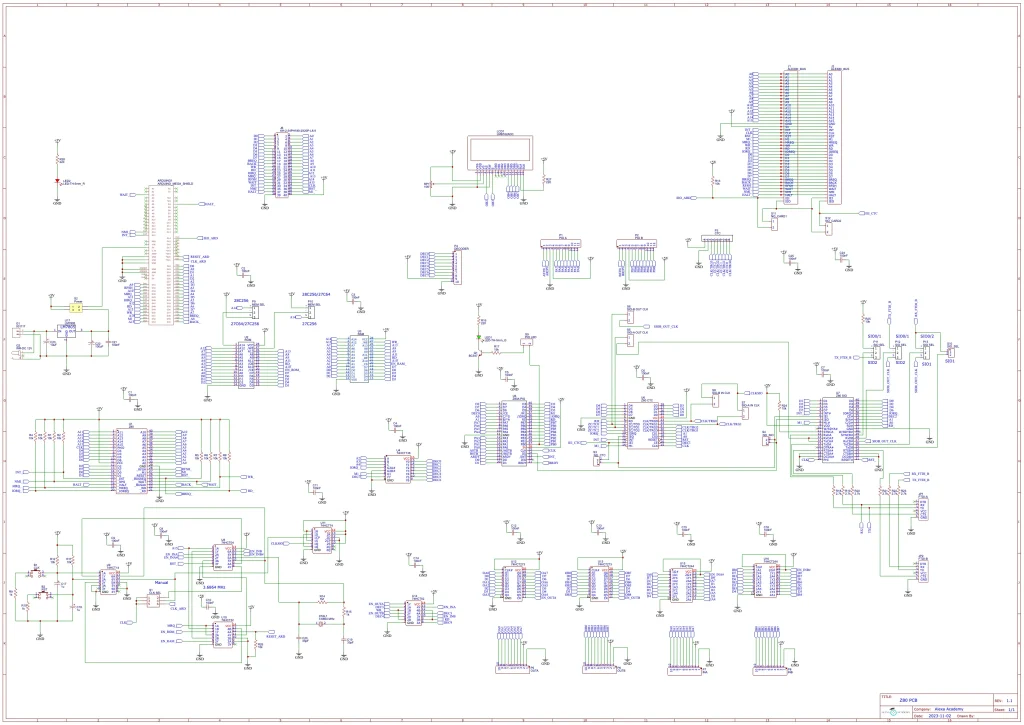

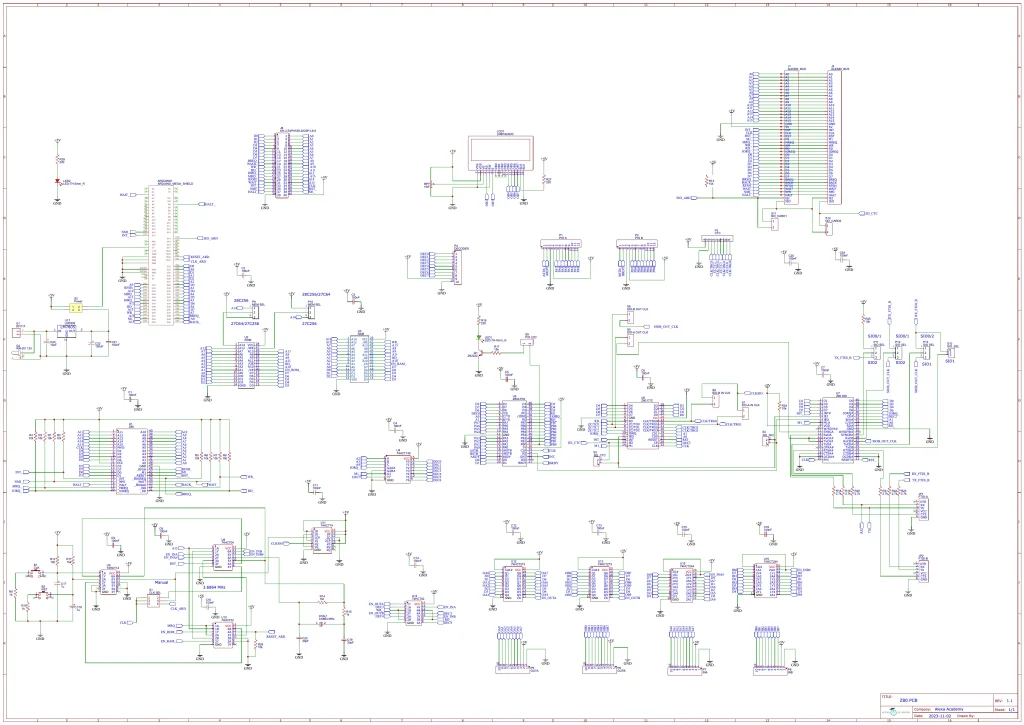

Questo è lo schema elettrico della scheda. Scarica il PDF in alta risoluzione.
Elenco dei componenti:
| Riferimento | Valore | Quantità |
|---|---|---|
| B1, B2 | Pulsante | 2 |
| C1, C2, C3, C4, C5, C6, C7, C8, C9, C10, C11, C12, C13, C14, C15, C16, C21, C25, C25 | 100nF | 19 |
| C17, C18 | 1µF | 2 |
| C19, C20 | 33pF | 2 |
| C22 | 100µF | 1 |
| C23 | 10µF | 1 |
| G1 | Connettore alimentazione | 1 |
| G2 | Connettore jack alimentazione | 1 |
| J1, J2 | Connettore femmina 42 pin | 2 |
| J6 | Connettore IDC 2×20 maschio | 1 |
| JP1, JP2 | Connettore strip femmina 6 pin (FTDI-A, FTDI-B) | 2 |
| LCD1 | Connettore strip femmina 16 pin | 1 |
| LED1 | Led Blu (connesso al PB0 del PIO) | 1 |
| LED2 | Led Verder (alimentazione) | 1 |
| P1, P2 | Connettore strip femmina 12 pin (PIOA, PIOB) | 2 |
| P3 | Connettore strip femmina 9 pin (CTC) | 1 |
| P4, P5, P6, P7, P8 | Connettore strip femmina 10 pin (OUT, IN, DECODER) | 5 |
| P9, P10, P11, P12, P13 | Header pin maschio 3 pin | 5 |
| Q1 | Transistor 2N2222 | 1 |
| R1,R2,R3,R4,R5,R6,R7,R8,R11,R12,R13,R24,R25,R26 | 10kΩ | 14 |
| R9,R10,R15 | 1KΩ | 3 |
| R14 | 1MΩ | 1 |
| R16,R27,R28 | 220Ω | 3 |
| R17 | 15KΩ | 1 |
| R18,R19,R20,R21,R22,R23 | 2,7KΩ | 6 |
| RP1 | Trimmer lineare 10KΩ | 1 |
| S1 | Connettore strip femmina 2×3 pin (CLK SEL) | 1 |
| S2 | Connettore strip femmina 2×2 pin (PWR SEL) | 1 |
| S3, S4, S5, S6, S7, S8, S9, S10, S11, S12 | Connettore strip femmina 2 pin | 10 |
| U1 | Zoccolo largo 40 pin + Z80 | 1+1 |
| U2, U3 | Zoccolo largo 28 pin + RAM 32K + ROM 32K | 2+2 |
| U4 | Zoccolo 16 pin + 74HCT138 | 1+1 |
| U5 | Zoccolo largo 40 pin + Z80 PIO | 1+1 |
| U6 | Zoccolo largo 28 pin + Z80 CTC | 1+1 |
| U7 | Zoccolo largo 40 pin + Z80 SIO | 1+1 |
| U8 | Zoccolo 14 pin + 74HCT04 | 1+1 |
| U9 | Zoccolo 14 pin + 74HCT14 | 1+1 |
| U10 | Zoccolo 14 pin + 74HCT32 | 1+1 |
| U11 | Zoccolo 14 pin + 74HCT74 | 1+1 |
| U12, U13 | Zoccolo 20 pin + 74HCT273 | 2+2 |
| U14 | Zoccolo 14 pin + 74HCT02 | 1+1 |
| U15, U16 | Zoccolo 20 pin + 74HCT244 | 2+2 |
| U17 | Aletta dissipatore + LM7805 | 1+1 |
| XTAL1 | Quarzo da 3,6864MHz | 1 |
